IEC 60745-2-5:2010 図110 テストプローブ「b」

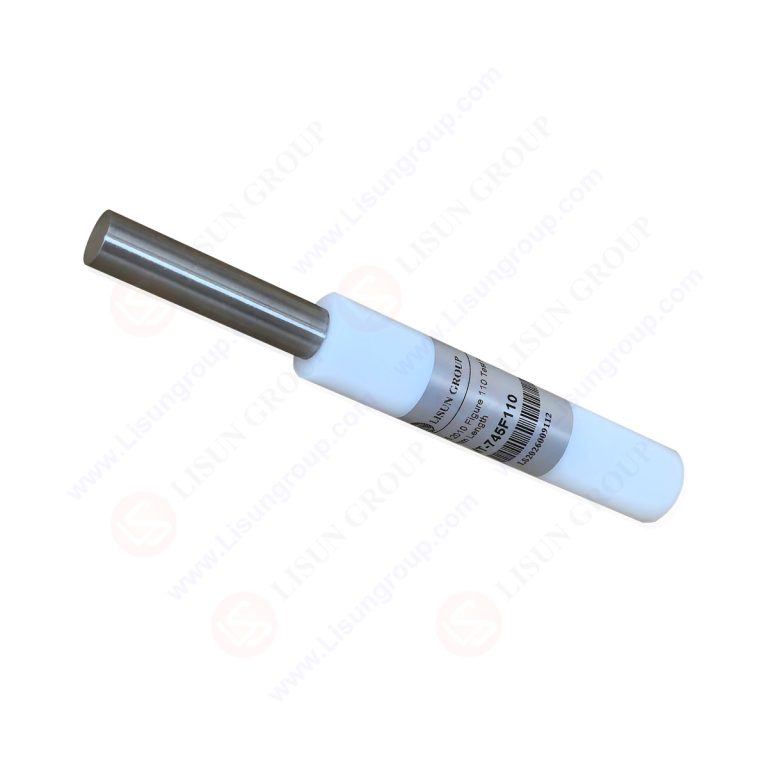

IEC 60745-2-5:2010 図110 テストプローブ「b」（直径12mm、長さ50mm）は、手持ち式電動丸鋸の危険部（回転刃、回転ギア、通電部品など）へのアクセス性を検証するための専用安全ツールです。直径12mmの硬質導電性プローブ（有効長50mm）は、小さな物体や指の接触を模擬し、作業者の安全を確保する絶縁ハンドルを備えています。厳格なIEC寸法公差に基づいて設計されており、制御された力を加えることで、通常使用時に危険部へのアクセスが可能かどうかを検査します。丸鋸メーカーにとって不可欠なこのプローブは、世界中の安全規則への準拠を保証し、可動部品や通電部品による怪我のリスクを軽減します。

仕様：
ツールタイプ: テストプローブ 'b' (IEC 60745-2-5:2010 図 110; 手持ち式丸鋸における危険部アクセス性試験用)
プローブ材質: 304ステンレス鋼 (高剛性、試験力下での曲がりなし、作業場/日常使用に耐える耐腐食性)
ハンドル材質：ポリアミド（PA） - 完全絶縁（抵抗値 ≥ 100MΩ）、120°Cまでの耐熱性、油や水の多い作業場でも滑りにくいグリップ
主な寸法:
– プローブ径: 12mm ± 0.1mm (小さな物体/指の接触を模倣)
– プローブ作業長: 50mm ± 0.2mm (丸鋸ケーシングの重要な隙間に到達)
– 全長（プローブ + ハンドル）：標準 150mm ± 0.5mm（片手操作に適した人間工学設計）
– 先端形状：滑らかで丸みを帯びた刃先（R6mm；鋸のケーシングへの人為的な損傷を防止）
適用力: 10N ± 0.5N (偶発的な接触力をシミュレート。丸鋸のIEC 60745-2-5安全基準に準拠)
主な機能: 丸鋸内のアクセス可能な危険部品 (ブレード、ギア、通電部品) を検出し、ケーシングバリアの有効性を検証し、世界的な工具安全基準への準拠を確保します。

テスト手順:
1. プローブの曲がった部分、絶縁体のひび割れ、または直径の偏差がないか検査します。ノギスで 12 mm ± 0.1 mm であることを確認します。
2. テスト対象のハンドヘルド丸鋸 (EUT) の電源を入れ、通常の動作モードに設定します (安全のためブレードは回転しません)。
3. 絶縁ハンドルを持ち、12mm プローブの先端を EUT のギャップ (ブレード ハウジングの継ぎ目、ギア カバーのスロット) に合わせます。
4. 10N の安定した推力を加えます。抵抗によって挿入が妨げられたり、プローブが EUT の外装に触れたりした場合は停止します。
5. プローブが危険な部分に接触していないか確認します（電気部品には活電部検出器を使用します）。
6. 結果を記録します。危険物にアクセスできない場合は合格、プローブが危険なコンポーネントに到達した場合は不合格です。

用途：
1. 住宅用手持ち丸鋸の刃ハウジングの隙間をテストし（IEC 60745-2-5:2010 図 110 に準拠）、回転する刃へのアクセスをブロックします。
2. 回転するギアとの接触を防止するために、市販の丸鋸のギアカバーの開口部を確認します（EN 60745-2-5:2010 に準拠）。
3. 感電を防止するために、コード付き丸鋸ハンドル スロット内の通電中の配線へのアクセスを安全チェックします (ANSI/UL 60745-2-5:2011 に準拠)。
4. 丸鋸メーカーの品質管理。ケーシングが IEC 60745-2-5 危険部品隔離規則を満たしていることを確認します。
5. 小型ポータブル丸鋸の製造後テストを実施し、世界的なハンドヘルド工具の安全基準への準拠を検証します。

IEC 60745-2-5:2010 図110
