HWI テスターが必要な理由

抽象
電気・電子製品の安全設計において、内部発熱体（抵抗線、モーター巻線など）の過熱による周囲材料の発火を防ぐことは極めて重要な課題です。このような過熱故障シナリオをシミュレートする標準化された方法であるホットワイヤイグニッション（HWI）試験は、固体絶縁材料および可燃性材料の発火耐性を評価するための重要なデータを提供します。本稿では、「HWIテスターが必要な理由本書では、熱線着火試験の原理、その基礎となる国際規格（IEC 60695-2-20など）、そして電気火災防止におけるその中核的価値について体系的に解説しています。 LISUN RSY-LT 本稿では、ホットワイヤ発火試験装置を技術的な例として取り上げ、温度、圧力、時間を正確に制御することで、材料のホットワイヤ発火温度（HWIT）とホットワイヤ可燃性指数（HWFI）の信頼性の高い測定を実現する方法について詳しく説明します。これは、家電製品、新エネルギー、断熱材などの業界における製品の安全設計、材料選定、コンプライアンス認証に不可欠な技術サポートを提供します。

1. はじめに：過熱リスク - 電気製品の潜在的な火災の危険性
電気機器の普及は現代生活を大きく便利にしました。しかし、異常状態（過負荷、短絡、接触不良など）下で内部回路や部品が過熱すると、火災の大きな誘因となります。特に、発熱体（電熱線、変圧器コイル、電力抵抗器など）の温度が異常に上昇すると、プラスチック、ゴム、絶縁紙など、それらに接触または隣接する有機材料が直接発火する可能性があります。従来の難燃性試験（垂直燃焼試験など）では、内部熱源からの継続的な加熱によって引き起こされるこの特定の危険性を正確にシミュレートすることが困難です。したがって、「なぜHWI試験装置が必要なのか？」という根本的な答えは、「過熱要素」が周囲の材料に及ぼす熱影響をシミュレートし、材料の熱線発火耐性を定量的に評価し、発生源での電気過熱による火災事故を防止するための、標準化された再現可能な試験方法が必要であるということです。これは、製品の安全設計において必要なステップであるだけでなく、IEC、UL、GB などの一連の必須の国内および国際安全規格に準拠するための重要な要件でもあります。

2. HWIテスト：原則、標準、主要パラメータ
熱線発火試験は、指定された材質およびサイズの抵抗線を特定の温度まで加熱し、標準化された圧力および時間でサンプル表面にそれを当て、サンプルが発火するかどうかを観察することによって、材料の火災発火の危険性を評価します。

2.1 試験の原則と標準の基礎
中心となる概念は、過熱した抵抗体が隣接する材料に与える影響をシミュレートすることです。主要な国際規格であるIEC 60695-2-20は、複数回の改訂を経ています。2021年版（IEC TS 60695-2-20:2021）は当初「熱線コイル試験方法」という名称で、試験片の発火時間と滴下時間の両方を記録していました。2024年版（IEC/TS 60695-2-20:2024）は技術的な改訂であり、名称を「熱線点火（HWI）試験方法」に変更し、滴下に関するすべての内容を削除し（分類では発火のみが考慮される）、試験の再現性をさらに最適化しています。対応する国家規格（例：中国のGB/T 14048.1-2023 Annex M、米国の UL 746A:2023 条項32）は、このIEC規格と技術的に整合しているか、原則的に整合しています。すべての版において、試験装置、ホットワイヤパラメータ、サンプル準備、試験手順、および結果評価方法が詳細に規定されています。この試験では、主に以下の2つの主要な指標が得られます。
• ホットワイヤ発火温度 (HWIT): 指定された試験条件下で接触後 30 秒以内に材料が発火しない最高のホットワイヤ温度。
• ホットワイヤ可燃性指数 (HWFI): 一連の温度テストを通じて決定されるこの指数は、接触後 120 秒以内に材料が発火しないホットワイヤの最高温度範囲を識別します。

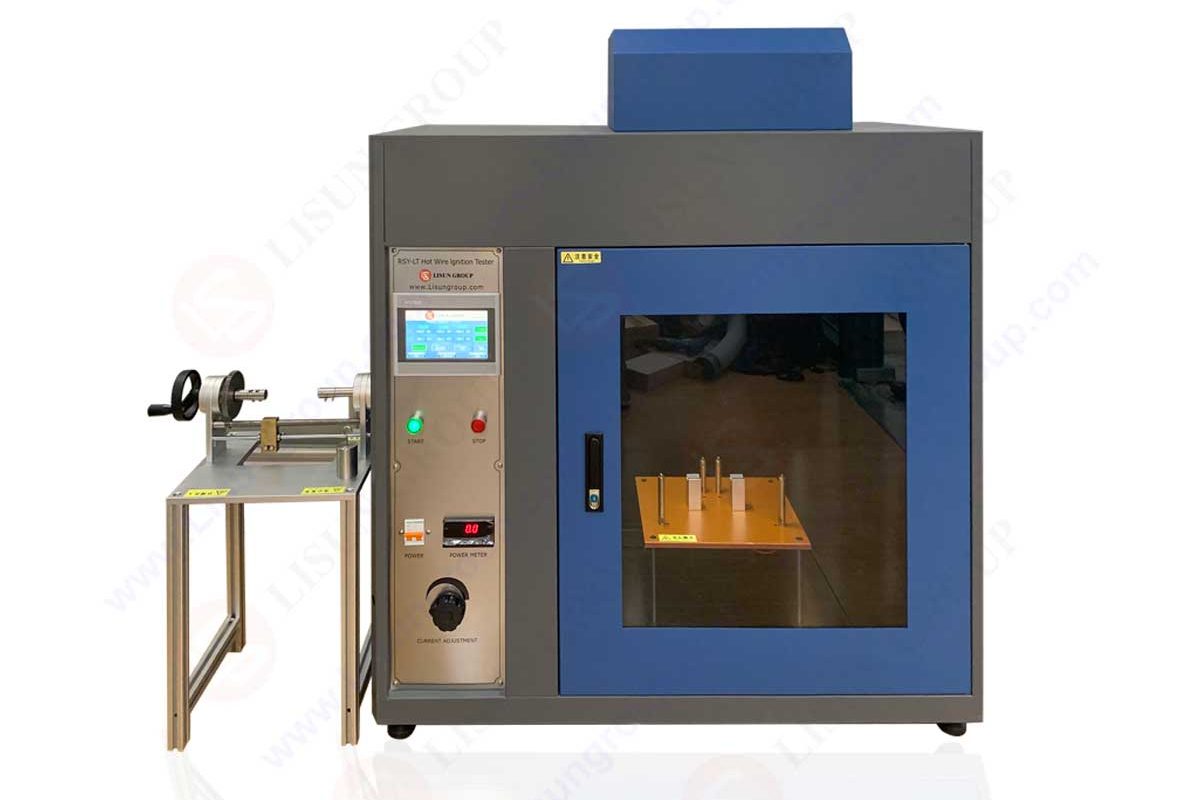

RSY-LT 熱線点火試験機

2.2 テストプロセスのコア制御要素
結果の比較可能性と正確性を確保するために、規格ではテスト条件に厳しい要件を課しています。
• ホットワイヤの特性：通常は、規定の寸法（直径φ0.5mm、長さ250mm±5mm）のニッケルクロム合金線（Ni80/Cr20）が使用されます。その耐寒性は5.28Ω/mで、加熱電力は0.26W/mm±4%に正確に校正する必要があります。
• 温度制御：ホットワイヤの温度は、通常500℃から1000℃の調整可能な範囲内で正確に設定され、安定（例：±10℃）を維持する必要があります。IEC 60695-2-20の2021年版では、試験の再現性と繰り返し性を向上させるため、電源をACからDC（定電流出力）に変更することが推奨されています。
• 接触圧力と時間: コイル巻き付け試験では、巻線張力 5.4N±0.2N、巻線間隔 6.35mm±0.2mm (31.5mm±0.5mm 以内) でホットワイヤを試験片に 5 回転巻き付けます。接触時間は通常、安定した熱接触をシミュレートするために 30±1 秒 (HWIT 試験の場合) または 120 秒 (HWFI 試験の場合) に設定されています。
• サンプルの状態: サンプルの寸法は標準に準拠する必要があります。一般的なサイズは (125±5)mm×(13.0±0.5)mm×(0.75/1.5/3.0)mm (厚さ 0.75mm の場合は ±0.075mm などの許容範囲) です。追加の変数を排除するために、事前調整 (例: 温度および湿度調整) も必要です。
• テスト環境: 安全性と観察の明瞭性を確保するために、暗い背景、通風防止設計、内蔵排気ファンを備えた容積 0.5m³ 以上 (0.75m³ または 1m³ にカスタマイズ可能) の燃焼室が必須です。



3。 ザ RSY-LT ホットワイヤ点火テスター：精度と信頼性の実現
その LISUN RSY-LT ホットワイヤ点火試験器は、IEC 60695-2-20（2021/2024版）およびその他の関連規格の厳格な要件を満たすように設計されたプロフェッショナル向け計測器です。統合型かつ自動化された設計により、「なぜHWI試験器が必要なのか？」という問いに内在する、試験の一貫性と精度に対する核心的な要求に直接応えます。

3.1 高精度加熱・圧力制御システム
この装置は、先進的なDC定電流加熱制御モジュール（2021 IEC勧告に準拠）を採用し、ニッケルクロム合金線（Ni80/Cr20、φ0.5±0.01mm、250mm±5mm）の加熱電力を0.26W/mm±4%に維持し、温度範囲を500～1000℃、安定性を≤±10℃に抑えます。熱線の耐冷抵抗は5.28Ω/mに校正されており、熱源の偏差を回避します。精密な機械巻き取り構造により、一定の巻き取り張力5.4N±0.2N、巻き取り間隔6.3mm±0.2mm（31.5mm±0.5mm以内で5回転）を保証します。また、適用時間はプログラム可能（0～999.9秒）で、手動操作に伴う圧力とタイミングの誤差を根本的に排除します。

3.2 自動化プロセスと安全設計
その RSY-LT 熱線加熱システム、サンプルクランプ装置、自動巻き取り機構、燃焼モニタリングモジュールを組み合わせた一体型構造を採用しています。ユーザーは自社開発の大型LCDタッチスクリーンを使用して、すべてのパラメータ（アニーリング時間、試験時間、電力）を設定し、試験を開始できるため、「ワンボタン操作」が可能です。装置は熱線アニーリング（8〜12秒）、サンプル巻き取り、加熱試験を自動的に完了し、完了すると音と光で通知されます。装備されている燃焼室（容積≥0.5m³、カスタマイズ可能）は、暗い隙間風防止設計を採用し、透明な前面ガラスドアから試料の挙動（点火、炎の持続時間など）を観察できます。また、電源を入れると自動的に作動し、電源を切った後も2分間稼働して有毒ガスを排出する排気ファンを内蔵しており、作業者の安全を確保します。

3.3 包括的なテスト機能と互換性
この装置は、1) 標準フラットサンプル試験（ホットワイヤコンタクト）と、2) 専用サンプルホルダーを使用したコイル巻線試験（モータ巻線、変圧器のシミュレーション）の2つの試験モードをサポートしています。IEC 60695-2-20（2021/2024版）のHWITおよびHWFI試験要件を完全に満たし、IEC 60950の関連条項と互換性があります。 UL 746A、ASTM D3874、GB 4943-2022、GB/T 14048.1-2023に準拠しています。複数のサンプルサイズ（例：125×13×0.75mm、125×13×3.0mm）に対応し、より大きな燃焼室（0.75m³/1m³）に合わせてカスタマイズできるため、多様な業界ニーズに対応できます。

4. HWIテスターの産業応用価値
「なぜHWIテスターが必要なのか？」という問いに対する答えは、最終的にはさまざまな業界におけるその特定の価値にあります。
• 電気・電子・家電業界：スイッチハウジング、コネクタ、モーター絶縁材（例：電線エナメル、スロットライナー）、プラスチック部品の過熱による発火耐性を評価するために使用されます。部品の過熱による機器全体の火災を防ぐため、CCC（中国）、CE（EU）、UL（米国）などの認証取得には必須の試験項目となっています。
• 新エネルギー産業：パワーバッテリーパックにおいては、モジュール間の絶縁バリア、電線スリーブ、バッテリーケース材料を試験し、セルの熱暴走による高温熱源にさらされた場合の発火耐性を評価します。これは、火災や爆発の連鎖反応を回避するためのバッテリーパックの安全設計における重要な検証ステップです。
• 材料研究開発と製造：プラスチック、ゴム、複合材料メーカーにデータを提供し、難燃剤配合の最適化（例：添加剤比率の調整によるHWITの向上）とより安全な材料開発を支援します。また、顧客に対し、特定のHWIT/HWFI要件を満たす製品データシートを提供することで、市場競争力を強化します。
• 第三者試験・認証機関：様々な電子製品および材料について、国際規格（例：IEC 60695-2-20:2024）に準拠したHWI試験レポートを発行するための権威ある試験ツールとして機能します。企業の市場参入検証とサプライチェーンの品質管理をサポートします。

5. 結論
要約すると、「HWIテスターが必要な理由？ 現代の電気製品の安全エコシステムにおいて、「潜在的な過熱リスク」と「定量的な安全性評価」を繋ぐ不可欠な架け橋となるからです。従来の炎試験を超え、内部の電気発熱体の故障という、より隠れた具体的な火災リスクシナリオに直接対処します。これは家電製品、新エネルギー、産業機器に広く見られるシナリオですが、従来の方法ではシミュレートが困難です。

プロフェッショナルで高精度な全自動テスト機器を採用することで、 LISUN RSY-LT これは、企業が世界標準（最新のIEC 60695-2-20:2024を含む）で認められた試験データを最も効率的かつ信頼性の高い方法で取得できることを意味します。これにより、製品安全設計の科学的かつ将来を見据えた性質が大幅に強化され、不適切な材料選択に関連する火災の危険性やリコールのリスクが軽減されるだけでなく、製品が国際的な技術的障壁を突破し、安全性に対する消費者の信頼を獲得するための確固たる保証が提供されます。EUのCE、中国のGB 4943-2022など、ますます厳格化する安全規制と消費者の安全意識の高まりの時代に、「安全は設計に由来する」という理念を実践する責任ある企業にとって、HWI試験技術への投資と効果的な活用は間違いなく賢明な決断です。
