電力、通信、産業制御、新エネルギーなどの産業の急速な発展に伴い、電気電子機器の動作環境はますます複雑化しています。雷サージ、スイッチング過渡現象、負荷スイッチングショックなどの干渉が頻繁に発生し、機器のクラッシュ、データ破損、さらには部品の永久的な故障を引き起こす可能性があります。複雑な電磁環境下で機器の安定動作を確保するため、各国は厳格なサージ耐性試験規格を策定しており、サージ電圧試験発生器は、こうした試験を実施するための中心的な機器となっています。
従来のサージ電圧試験発生器は、ほとんどが単一出力レベルと固定波形構成の固定構造を採用している。さらに、波形観測を完了するには外部オシロスコープ、高電圧プローブなどの補助機器が必要であり、配線が複雑で操作が煩雑なだけでなく、接続リンクによるエラーが発生しやすく、試験結果の精度に影響を与える。 LISUN SG61000-5 サージ電圧試験発生器は、上記の課題を解決する革新的な設計を採用しています。高度にモジュール化されたアーキテクチャを採用し、広範囲の電圧および電流出力、マルチスタンダード波形互換性、統合検出システムを実現することで、使いやすさ、精度、拡張性において業界最先端のレベルに達しています。
モジュール型建築の特徴
その LISUN SG61000-5 サージ電圧試験発生器は、高電圧モジュール、波形生成モジュール、結合・分離モジュール、制御モジュール、検出モジュールを含む分離型モジュール設計を採用しています。各モジュールは独立した機能と標準化されたインターフェースを備えており、試験要件に応じて柔軟に組み合わせ、拡張、またはアップグレードできます。これにより、さまざまなレベルの製品の試験要件を満たすだけでなく、その後のメンテナンスや故障箇所の特定も容易になります。モジュール設計により、このサージ電圧試験発生器は、低電圧の家庭用電化製品から高電圧の電力機器まで、あらゆるシナリオの試験に対応でき、機器の汎用性を大幅に向上させます。
広範囲の電圧および電流出力
モジュール式の高電圧および電流ユニットに依存して、 LISUN SG61000-5 サージ電圧試験発生器は、0～30kVの電圧出力、0～15kAの電流出力、±5%以内の出力精度という、極めて広い出力範囲を実現します。低電力電源や家電製品の低レベル試験から、充電ステーション、インバータ、産業用コントローラなどの高レベル機器試験まで、複数の機器を交換することなくモジュール構成で容易に実現でき、ラボの投資コストを大幅に削減します。
標準サージ波形出力
このサージ電圧試験発生器は、IEC 61000-4-5、GB/T 17626.5などの規格に厳密に準拠しており、4種類のコア波形を安定して出力できます。開回路電圧波形には、1.2/50μsの組み合わせ波形と10/700μsの通信線波形が含まれます。短絡電流波形には、8/20μsの組み合わせ波形と5/320μsの通信線専用波形が含まれます。すべての波形の立ち上がり時間と半値時間の誤差は±20%以内に制御されており、認証機関の要求を完全に満たす再現性と比較可能性の高い試験結果を保証します。
最大のハイライトの一つは LISUN SG61000-5 サージ電圧試験発生器は、検出システムを統合した装置です。専用の電圧・電流減衰プローブと高速電子オシロスコープモジュールを内蔵しています。外部オシロスコープ、高電圧プローブ、延長ケーブルは不要で、高電圧信号は内部減衰後、直接収集・処理されます。オペレーターはLCDタッチスクリーンを通してリアルタイムの出力波形を直接確認でき、ピーク値、立ち上がり時間、半値幅などの主要パラメータを直感的に判断できるため、外部機器による接続ミスや波形歪みを回避できます。
同時に、このサージ電圧試験発生器は、インテリジェントなタッチコントロールオペレーティングシステムを採用しており、自動正負極性切り替え、サージカウント設定、位相同期制御、出力ギアの高速調整などの機能をサポートし、シンプルで直感的な操作インターフェースを備えています。内蔵の自己診断および保護機構は、モジュールの状態をリアルタイムで監視し、異常が発生した場合は自動的にアラームを発して出力を遮断し、作業者と被試験機器の安全を確保します。全体的な設計により、試験プロセスが大幅に簡素化され、試験効率とパラメータ精度が向上します。

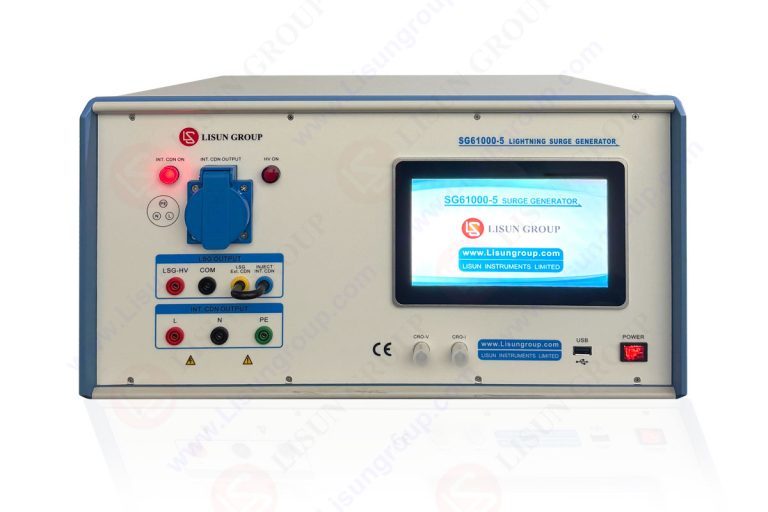

図：サージジェネレータ
| 技術パラメータ | SG61000-5SB | SG61000-5 | SG61000-5H-SP | SG61000-5H15-SP | SG61000-5H20-SP | SG61000-5C |
| 開回路電圧波形 | 1.2 /50μsの±20％ | 1.2 /50μsの±20％ | 1.2 /50μsの±20％ | 1.2 /50μsの±20％ | 1.2 /50μsの±20％ | 10 /700μsの±20％ |
| 短絡電流波形 | 8 /20μsの±20％ | 8 /20μsの±20％ | 8 /20μsの±20％ | 8 /20μsの±20％ | 8 /20μsの±20％ | 5 /320μsの±20％ |
| 出力インピーダンス | 2Ω/12Ω | 2Ω/12Ω | 2Ω/12Ω/500Ω | 2Ω/12Ω/500Ω | 2Ω/12Ω/500Ω | 15Ω/40Ω |
| 出力電圧 | 0〜4.8kV±5％ | 0〜6kV±5％ | 0〜10kV±5％ | 0〜15kV±5％ | 0〜20kV±5％ | 0〜6kV±5％ |
| 出力電流 | 0～2.4kA±5% | 0～3kA±5% | 0～5kA±5% | 0～7.5kA±5% | 0～10kA±5% | 0~150A±5% |
| 動作モード | LCDタッチスクリーン | LCDタッチスクリーン | LCDタッチスクリーン | LCDタッチスクリーン | LCDタッチスクリーン | LCDタッチスクリーン |
| 適⽤規格 | GB/T 17626.5、IEC 61000-4-5、EN 61000-4-5 | |||||
モジュラー LISUN SG61000-5 サージ電圧試験発生器は、家電製品、電源アダプタ、LED照明、産業用コントローラ、周波数変換器、通信機器、充電ステーション、エネルギー貯蔵システム、太陽光発電インバータなど、多くの産業におけるサージ耐性試験に適しています。0～30kVの高電圧出力とマルチ波形対応により、3C認証、CQC認証、CE認証などの各種型式試験や研究開発検証試験に対応できます。
このサージ電圧試験発生器はオシロスコープとプローブを内蔵しているため、外部機器の煩雑な手順が不要となり、試験準備時間を50%以上短縮できます。同時に、接続ミスも減少し、波形パラメータの精度と試験結果の信頼性が向上します。また、モジュール構造により機器のメンテナンスも容易になり、単一モジュールの故障が装置全体の動作に影響を与えないため、実験機器の利用効率が大幅に向上します。
その LISUN SG61000-5 シリーズ サージ電圧試験発生器 モジュール設計を核とした強みとして、0～30kVの電圧と0～15kAの電流の広範囲な出力を実現し、1.2/50μs、10/700μsの開放電圧と8/20μs、5/320μsの短絡電流の標準波形をサポートし、主要な国際EMC規格の要件を完全に満たしています。この装置には電圧および電流減衰プローブと電子オシロスコープが内蔵されており、追加の外部機器なしでLCDタッチスクリーンを通して波形を直接観察できるため、テスト操作プロセスが大幅に簡素化され、正確で信頼性の高いパラメータが保証されます。
このサージ電圧試験発生器は、高い拡張性、高い集積性、高い安全性を備えており、各種電気・電子製品の研究開発、品質検査、認証試験に適しています。企業品質検査部門、第三者試験機関、科学研究機関にとって理想的な試験装置です。今後、インテリジェント化・自動化された試験への需要が高まるにつれ、モジュール式サージ電圧試験発生器は電磁両立性試験の分野でより重要な役割を果たすようになるでしょう。
