電磁両立性を確保する必要性は、現在、ほぼすべての電子機器において基本的な要件となっており、この必要性により、正確な EMIテストレシーバー このシステムは非常に重要です。現在のEMC試験システムは、望ましくない電磁妨害を特定、測定、処理するために特殊な受信機を使用しています。これらの妨害は必ずしも目に見えないものであり、電子機器に悪影響を与え、性能を低下させたり、場合によっては機能プロセス全体を効果的に阻害したりする可能性があります。こうしたリスクがあるため、コンプライアンス、製品信頼性、そして世界的な認証規格において、EMI試験受信機の操作と適用方法を理解することが重要です。

現代の電子機器におけるEMI測定の重要性

電子機器の小型化、高速化、複雑化に伴い、電磁干渉（EMI）の影響を受けやすくなっています。わずかな干渉でも、データの破損、ちらつき、無線通信の途絶、過熱、あるいは完全な放電につながる可能性があります。そのため、CISPR、IEC、FCC、ISOなどの規制規格が存在し、メーカーはEMIの標準化された測定を実施する必要があります。

この測定では、測定の中心となるEMIテスト受信機を使用します。この受信機は、汎用スペクトラムアナライザではなく、EMC規格に基づいて構築されています。コンプライアンス、固定帯域幅の検波IFフィルタ、狭帯域測定、そして極めて安定した校正回路を備えています。これらの特性により、例えば以下のような組織で実施されているような極めて高感度な職場実験室においても、すべての測定値が正確で再現性があることが保証されます。 LISUN は、ハイテク EMC テスト システムを製造しています。

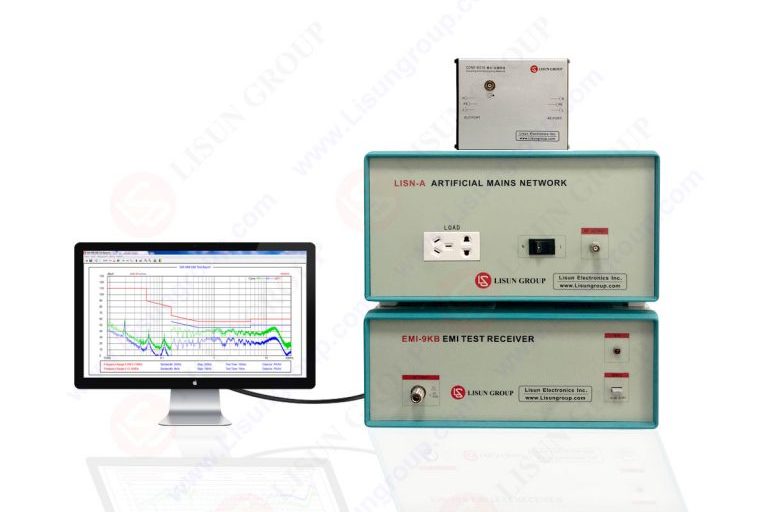

図：EMIテスタ

EMIテストレシーバーの仕組み
内部構造はモデルごとに異なりますが、ほとんどのEMIレシーバーは、整然とした形状と標準化されたハードウェア経路を備えています。これは、規制基準の要件に従って妨害波を測定することを目的としています。
1. RFフロントエンドフィルタリング
RFフロントエンドに入力される信号は、まず受信されます。この際、不要な周波数が選別され、ステップアッテネータを用いて信号増幅が制御されます。これにより、内部回路が保護されるとともに、正確な測定値が得られます。
2. ミキサーと局部発振器
白色化された信号は中周波にダウンサンプリングされます。この中間周波の変換可能性は、測定しやすい特定の周波数帯域を分離するのに役立ち、これはEMC試験の基本要件の一つです。
3. IFフィルタリング
EMI受信機は、アプリケーションに応じて200Hz、9kHz、120kHz、1MHzといった標準化されたIF帯域幅を備えています。これらの帯域幅はCISPR規格に基づいているため、測定はCISPR規格に準拠しています。
4. 検出器
ピーク値、準ピーク値、平均値、RMSは、現実世界の機器との干渉に基づいて信号を測定する特殊な検出器です。例えば、
• 準尖頭値検出器は、干渉に対する古いアナログ システムの認識をエミュレートします。
• 平均検出器は広帯域ノイズを調べるために使用されます。
• ピーク検出器は最大瞬間妨害を測定するために使用されます。
5. デジタル信号処理
現代の受信機は、DSPを用いてフィルタリングされたアナログ信号を高解像度のデジタルデータに変換します。このようなシステムは、コンプライアンスレポートの作成、データの記録、そして非常に高い精度での障害検出が可能です。
これらのすべての段階により、EMIテストレシーバーは標準的なアナライザーに比べてはるかに高い精度と安定性を実現します。この再現性こそが、認定ラボが使用しているものと同じである理由です。 LISUN 計測機器は、これらの受信機を使用して毎日 EMC 測定を行っています。

プロフェッショナルEMIテストレシーバーの主な機能

高ダイナミックレンジ
受信機は弱い信号や強力な干渉スパイクを歪ませないようにする必要があります。
規格準拠検出器
CISPR 関連の検出器は、測定が認証機関に適切であることを確認します。
EMC専用フィルタ
狭帯域 IF フィルターは、放射妨害と伝導妨害が正しく測定されることを保証します。
自動化サポート
最近の EMI テスト レシーバーは自動化されており、自動 EMC ソフトウェアとのインターフェイスを備えているため、人為的なエラーを防止できます。
高感度
IoT、LED ドライブ、通信モジュールなどの開発されたタイプの電子システムでは、マイクロボルトの範囲のノイズを検出する必要があります。

EMIテストレシーバーの用途

1。 家電
スマートフォン、ノートパソコン、LEDテレビ、ゲーム機、充電器など、すべてのデバイスは、市場に出る前にEMI試験に合格する必要があります。受領者は、これらの製品が不快なノイズを発生していないことを確認します。
2. カーエレクトロニクス
現代の自動車には、レーダー、センサー、インフォテインメントシステム、ECU、そして先進運転支援システムが搭載されています。自動車の電気系統は非常に繊細なため、EMIレシーバーは干渉が自動車EMC規制の国際基準の範囲内に収まることを保証します。
3.産業用自動化
製造工場では、高電圧・高電流の機器が使用されています。EMIテストは、ノイズによるダウンタイム、センサーの故障、そして制御装置の誤動作を防止します。
4. LED照明システム
LEDドライバは適切に設計されていないと、高周波ノイズを発生することが知られています。雷EMC規格を満たすために、伝導ノイズと放射ノイズを測定するためにEMIレシーバが使用されます。
5 電気通信
高速通信回線、ルーター、RF送信機の使用には、高い放射限度を満たす必要があります。試験受信機は、無線通信を妨害する可能性のある不要な放射を検出します。
6.医療機器
生命に関わる医療機器は干渉を避けることはできません。EMI受信機は、機器が有害な放射線を放出したり、近隣機器からの影響を受けたりすることなく使用できることを保証します。
7 航空宇宙と防衛
航空電子機器および防衛通信システムにおけるノイズレベルは非常に低くなっています。EMI受信機は、航空宇宙産業の高い基準に基づいて、電磁波耐性および放射パラメータを試験するように設計されています。
上記のすべてのアプリケーションには、インターネット上に広範な技術文献があるため、詳細な証拠に基づく文書を書く必要がある場合に最適です。

EMIテストレシーバーがスペクトラムアナライザーよりも好まれる理由

どちらのデバイスもRF信号を測定するために使用されているにもかかわらず、 EMIテスト受信機 明示的なコンプライアンステストです:
• CISPR/IEC規定に完全準拠
• 測定の不確かさが極めて小さい
• 定義済みのIF帯域幅
• 従来標準化された検出器応答。
• 統合校正の経路
• 精度と信頼性の向上
• 自動化時のコンプライアンスレポート
このため、EMC研究所は、 LISUN システムでは、専用の EMI 受信機がなければ、EMI 受信機で認定品質の結果を得ることはできません。

EMIテスト受信機技術の進歩

近年、精度と使いやすさを向上させる新しいテクノロジーが導入されました。
• 非常に高速なスキャン速度と、干渉源の迅速な特定が可能になります。
• 新しいレシーバーは、優れた UI による簡単なデータ制御を提供します。
• 繰り返しテストを行うラボの場合に適用可能です。
• その他の高度な受信機は、複数の信号を同時に分析できます。
このような改善により、テストはより迅速、正確、かつ予測可能になりました。

結論

その EMIテストレシーバー 電磁気測定を正確に行う必要があるあらゆる産業にとって、これは必須のツールです。民生用電子機器から航空宇宙システムまで、製品の安全性、規制、長期的な信頼性を確保するために、ノイズを正確に検出・分析するために使用されています。技術の進歩により、特に有名メーカーの業務用受信機は、 LISUN 現代のEMC試験の中心となっています。だからこそ、エンジニア、技術者、そして製造業者は、干渉のない電子製品を開発したいと望むなら、EMI試験受信機の機能と使用法を念頭に置くべきなのです。
