一貫したIPX5ウォータージェットテストを実現するためのIPテストチャンバー方式

過去10年間で、屋外用電子機器、密閉型産業用制御機器、船舶用オートメーション機器、バッテリー駆動機器といった業界の動向に伴い、侵入保護試験は大きく変化しました。IPX5レベルは、民生用電子機器、照明、屋外用電力機器、壁掛け式計測機器、機械制御装置など、実用性の高い最も一般的な防水レベルの一つです。信頼性の高い評価手順を提供するために、試験機関は以下を使用します。 IPテストチャンバー制御された高圧水ジェットを装備しています。
ノズルに水圧をかけてサンプルを噴霧するだけでは、IPX5規格へのグローバル準拠は達成できません。この方法の難しさは再現性です。サンプル間、さらには製造バッチ間、さらにはラボ間でも、同一の曝露を実施する必要があります。この記事では、IPチャンバーやスプレーベースのエンジニアリング技術に関する既発表の論文を口頭で繰り返し理解するために必要な校正、手順、およびエンジニアリング原理を確実に実施するための操作方法を説明します。

製品の信頼性におけるIPX5等級の役割

IPX5は、所定の圧力、流量、時間においてノズルから噴射される水の量を規定するものです。IPX5の低い等級は、滴りや振動による噴霧に近い状態ですが、IPX5は、シール面の弱さ、ケーブルグランドからの漏れ、不適切なガスケット、通気膜の不具合などを検出できる動的なエネルギーを備えています。
IPX5 テストの対象となる製品は、完全な浸水に耐えられる製品ではない可能性がありますが、次のような場合に水流にさらされることが一般的です。
•クリーニングとメンテナンス
• 雨の影響による風圧の影響
• ホースによる洗浄用途
• 灌漑エリアの近くに外部設置
したがって、定期的な評価が重要になります。

ジェット機への曝露を標準化することがなぜ重要なのか

ノズル距離、ノズル角度、噴霧流量の変化、圧力、および入射面形状の変化は、筐体の継ぎ目への水の浸入確率に影響を与えます。これらの条件が実験室で誤って再現されると、同一の製品であっても、異なる結果を示す可能性があります。
高精度の IP テストチャンバーは、次の機能を提供することで不確実性を排除します。
• 固定ノズルシステム
• 校正された水圧
• 制御された流量
• 定義されたテスト期間
• サポートされている音響器具。
• ターゲットの距離/方向を繰り返します。

信頼性の高いIP試験室の特性

IPX5 をテストする特定のチャンバーは、サイクル内で繰り返される加圧状態にさらされても時間の経過とともに劣化しない構造、油圧、電子制御システムを組み込んだチャンバーです。
プロフェッショナル品質のシステムとは、 LISUN 通常、次のものが含まれます。
• 高精度の圧力をデジタルで提供します。
• ノズルの校正における許容範囲。
• 建物内部はステンレス鋼で標準化されています。
• 水を使わない排水ロジック。
• 固定サンプルマウントホルダー
最も高度に設計された設計タイプは、多くのテストでもドリフトなしでこれらの属性を保持できます。

厳格な検証を必要とするウォータージェットパラメータ

IPX5 結果の一貫性を保証するために、テストサイクル中に 5 つのパラメータを変更しないでください。
1. 水流量精度：流量はジェットエネルギーに影響を与えます。±5%を超える変動は適合性を損なう可能性があります。
2. 圧力供給の安定性: 一時的な圧力上昇により、均一な流れを妨げるシール経路を越えて水が押し出される可能性があります。
3. ノズル角度の調整: 調整のわずかなずれにより、ジェットの衝突形状が変わります。
4. 距離の一貫性: チャンバーは手動での推定に頼らず、固定レール、アームブラケット、または空間参照マークを使用する必要があります。
5. 露出時間制御: 時間誤差により、筐体内に供給される累積水量が歪められます。

筐体形状がテストの一貫性に与える影響

平面は、多角形、凹面、段差、曲面とは異なる挙動を示します。高速ジェットがこのような形状に衝突すると、水が非線形に堆積しますが、これは方向転換パターンによるものです。
具体的な例を挙げますと、以下の通りです。
• 凹んだポートにより、水が周囲に集中します。
• 曲率半径が大きいと、ジェットのエネルギーが分散されます。
• 連続した衝撃ゾーンは垂直フィンとして蓄積されます
これは、IP テストチャンバー内でのテストの繰り返しの間にサンプルの取り付け方向を変更することは許可されていないことを意味します。
測定ポイントはエンジニアによって次の場所にマークされます。
• ケーブル引込位置
• ヒンジジョイント
• アクセスドア
• 表示エリア
• コネクタパネル
これにより、生産サンプルで同じジェットストライク形状が可能になります。

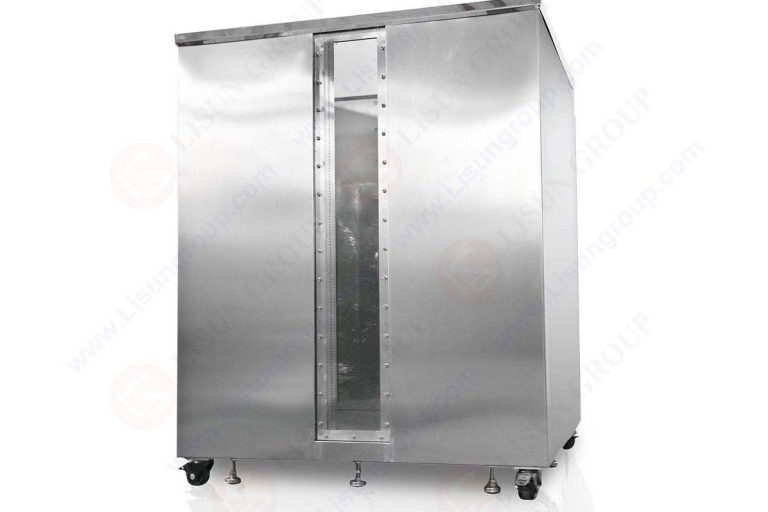

一貫したIPX5ウォータージェットテストを実現するためのIPテストチャンバー方式

図: IP試験室

空気連行管理

高流量のジェット気流は予測不可能な空気孔から構成されます。空気の巻き込み効果は非対称衝撃に加わり、水路に圧力脈動が含まれると乱流が増幅されます。
これを避けるために、現代の法廷では以下を適用しています。
• 内部の配管経路がスムーズです。
• 圧力に対する減衰要素。
• 低脈動バルブシステム。
• 瞬時のスタート・ストップロジック
再現性の場合と同様に、乱流のない中期サイクルの流れと比較して、ジェットサイクルの初期段階では高い乱流が観察される可能性があります。

取り付け基準の確立

柔軟性を可能にする標準IP規格は数多く存在しますが、均一性を高めるために、試験室では内部固定基準を採用しています。試験オペレーターは、チャンバー内の固定された指標を基準としてサンプルの位置を決定します。照明はサンプルの外観にストレスを与えず、水分を蓄えないようにする必要があります。また、連続露光が必要な場合には、様々な角度に回転できる必要があります。
専門家は、オペレーターの動きによって角度が変化する可能性があるため、サンプルを手に持つことを好みません。むしろ、構造化された位置決めは繰り返し作業において信頼性が高くなります。

排水特性はシール応力に影響を与える

筐体フランジの下に水が溜まると、特にガスケットリップやケーブルエンドシール部の応力が高まります。チャンバー内の排水が遅い場合、残留水の負荷が蓄積し、IPX5では想定されていない方法でシーリングシステムに悪影響を及ぼします。
これを避けるために、排水ゾーンは次のことを行う必要があります。
• 水を完全に排出する
• 停滞を避ける
• 乾燥サポートレベルを維持する
これは、ジェット形式で一定の回転を経験するユニットにとって特に重要です。

バッチ間の操作の一貫性

最大の課題は、プロトタイプ評価で行われた IPX5 テストが、数か月後の量産品の品質監査で再テストされたときに一貫性があることを確認することです。
これを達成するために、研究室では以下のことを記録します。
• 圧力設定点
• 試験前の水の安定化期間。
• ノズルのメンテナンス間隔
• 機器の校正ログ
• 給水環境温度。
これにより動作範囲が一定に保たれます。

耐久性評価サイクルとの統合

一部の組織では、IPX5は独立した基準として策定されていません。その代わりに、熱老化、日光曝露、振動ストレス、電気的耐久性といった並行試験プログラムと関連付けています。
この形式の方法論では、IPX5 の露出は合格/不合格ではなく、段階的なライフサイクルマトリックスに分類されます。
具体的な例を挙げますと、以下の通りです。
1. サイクル前機能テスト
2. IPX5ウォータージェット
3. 高温テスト運転が作動可能。
4. 冷蔵保存条件
5. 封筒再テスト
チャンバーの精度により、生成された故障メカニズムが環境の変化ではなく製品の結果であることが保証されます。

手動ジェットテストとチャンバーベーステストの違い

ホースを用いた試験は手動で行われるため、圧力、照準、動きが不安定になります。作業者は疲労すると、無意識のうちにノズルを傾けたり、動かしたり、角度を狭めたりします。さらに、人間の作業者は5分間または15分間の連続運転において、ノズルの動きを一定に保つことができません。
IP テストチャンバーは、次の点でこの点を妥協しません。
• 自動化された、またはプログラムできない動き。
• 安定した油圧供給
• 記録されたサイクルログ
• ノズルからサンプルまでの速度を決定しました。
これにより、外部認証を求める場合にはいつでも研究所が信頼できる結果を提供できるのです。

結論

IPX5は、水噴射の均一性に基づいています。ノズルの動き、対象角度、水圧挙動、そして曝露時間の違いにより、製品のシール部や構造部にかかる応力に大きな差が生じます。有効な筐体保護を実現するために必要な再現性は、プロ仕様の試験装置によって提供されます。 IPテストチャンバー研究所が機器の取り付け形状、圧力条件、ノズルの位置合わせ、操作記録、メンテナンススケジュールに対して厳格な責任を負っている場合、IPX5 は科学的に正当化されるテストになります。
