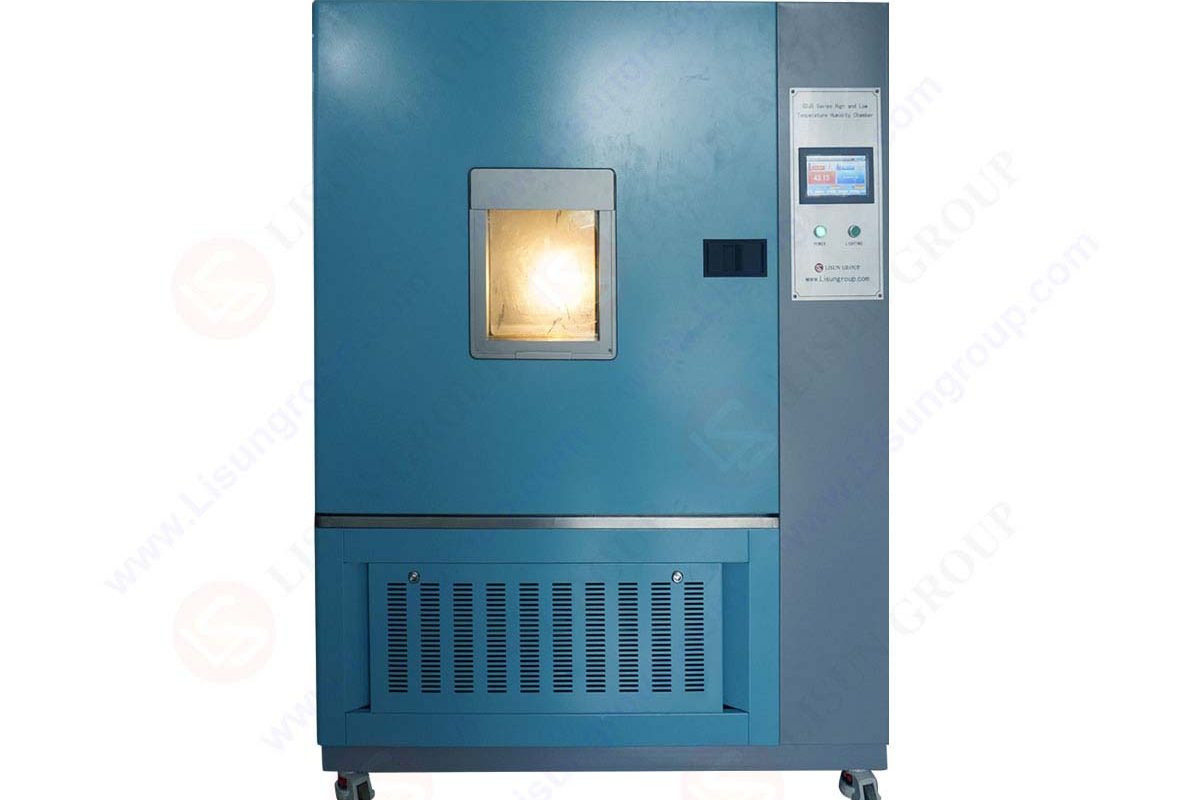

実際の環境ストレスをシミュレートするための気候試験室機能

現代の製品生産では、実験室での単独試験ではなく、実環境での試験が不可欠です。材料、電子機器、機械構造、コーティング、そしてシーリング構造は、温度、湿度、圧力、そして加速劣化プロファイルの変化に対してそれぞれ異なる反応を示します。産業界は、 気候試験室様々なストレスを一度に再現することで、これらの環境を科学的に再現します。チャンバーは単に加熱または冷却するのではなく、長時間、温度変化、湿度変化、そして安定性をコントロールすることで、サンプルがフィールドで受けるのと同じ影響にさらされるようにします。
最新の拡張チャンバーアプリケーションは、自動車部品、航空宇宙用電子機器、太陽光発電の屋外システム、医療機器のパッケージング、産業用通信ボード、そして民生用機器全般に採用されています。量産前に耐久性を考慮し、高額なリコールや実際の使用環境での誤動作を回避します。

気候シミュレーションの目的

製品の曝露履歴は、実際の製品寿命における性能に依存します。製品は組み立て段階では非常に良好に機能しているものの、使用条件によっては熱と冷気のサイクルで性能を発揮できない場合があります。そのため、気候制御室では意図的に材料の分解を誘発し、弱点が現れるまでに数年ではなく数日かかるようにします。気候制御室は、試験サンプルを高温と低温の状態に繰り返しさらし、急激な変化を生じさせることで、機械接合部が大きくなったり小さくなったりします。この膨張により、ガスケットは形状が変化し、接着剤は硬くなったり柔らかくなったり、回路のはんだ接合部は摩耗し、下地層に微小な亀裂が生じます。これらの特性は、環境に周期的に曝露させなければ容易に観察できません。
気候試験室は、故障の確認ツールではなく、予測ツールとして機能します。変化を早期に観察することで、エンジニアは製品がまだ実稼働段階にある段階で、設計、材料の選択、またはプロセス品質を修正することができます。

ビデオ

信頼性ストレス要因としての温度サイクル

エンジニアリング信頼性研究において最も支配的な変数は温度変化です。チャンバーは温度上昇率を制御し、急激な温度上昇を抑制します。安定した勾配によって、内部部品の熱吸収が現実的に実現されます。しかし、高速熱衝撃試験は潜在的な弱点をより迅速に明らかにします。
プラスチック、はんだ接合部、配線絶縁材、ポリマー接着剤、コイルワニス、封止層は、長期間の高温曝露によって耐久性が確認されます。従来のオーブンでは、チャンバーのように大気中の湿度と熱を同時に供給することはできません。
屋外に設置されたスマートメーター筐体は、夜間は氷点下、日中は高温状態にあります。脆性ポリマーが不均一に収縮すると、端子付近に亀裂が発生します。このチャンバーでは、この遷移を日々シミュレートしています。

湿度調整と水分による劣化

湿度も非常に重要です。湿気は腐食、絶縁材の漏れ、接着剤の膨張などの原因となります。湿度が上昇すると、特に冷却サイクル中に構造的な不連続性が生じる結露が発生します。この結露はイオンの移動を刺激し、乾燥状態では観察されない絶縁特性を変化させます。
気候試験室は温度に関係なく湿度レベルを調整し、温度変化があっても湿度制御された滞留期間を一定に保ちます。この精度は従来の空調設備では再現できません。
湿気の存在は、長期保管された包装、配線、医療用ハウジングにおけるカビの繁殖も促進します。この特性は、長期間保管されたサンプルを湿度の高い環境に置き、その後検査を行うことで観察されます。

電子設計とPCBの動作との関連性

電子機器の信頼性は、部品の定格だけに依存するのではなく、電子機器を取り巻く環境もシステムの反応に影響を与えます。結露すると、微細配線にリークが発生します。高湿度は絶縁表面上で電子ドリフトを引き起こします。絶縁銅の密着性は、水分の浸入によって低下します。電解コンデンサやポリマーコネクタは、加熱サイクル中に膨張します。
この試験室では、湿度が不安定なセンサー値や内部リセット、データ損失、フラッシュエラーに及ぼす影響を判定します。アナログオフセット歪みは、一部の産業用コンピューティングモジュールにおいて環境ドリフトの記録を引き起こします。試験室ではこれらのドリフト領域をマーキングし、コーティングの強化、筐体の保護、コンフォーマルフィルムの実装など、設計変更を行います。

筐体設計における機械的応力シミュレーション

このチャンバーは耐久性予測に役立ちます。温度上昇により内部の空気圧が上昇し、シールや機械接合部に負担がかかります。急速冷却時には内部圧力が低下し、その後の冷却時に外気が流入します。このリアルタイム呼吸効果は、照明器具、耐候性制御アセンブリ、IoTタイプの交通監視装置などの屋外密閉筐体において不可欠です。
耐候性試験室は、浸漬や一方向の気流では特定できない筐体内の漏れ箇所を特定します。周期的なサイクルは、均一な条件下では発生しない故障モードを呈示します。
表: 実際の気候シミュレーションで使用される代表的なテストサイクルパラメータ

テストカテゴリ 代表的な範囲 実際のアプリケーション
高温滞留 + 65°C〜+ 125°C 自動車ダッシュボードモジュール、電子駆動ユニット
低温浸漬 –20°C～–50°C 屋外用制御ボックス、電池式センサー
湿度の変化 40％RHから98％RH ポリマー製エンクロージャー、接着剤の耐久性
急速熱サイクリング 2°C/分～10°C/分の昇温速度 電力コンバータと高密度PCBの検証
長時間露光 240-1500時間 加速生命シミュレーション研究

環境試験装置が再現性を保証する方法

初期結果よりも結果の一貫性が重要です。洗練された空気循環経路を備えたエリアは、局所的な熱の蓄積を回避します。内部の仕切りにより、空気の流れがサンプルラックの背後に滞留することを防ぎます。適切な湿度調整は、湿度注入のみではなく、除湿ループを使用することで実現します。
低グレードの装置では温度は安定していますが、湿度制御は不安定です。そのため、高グレードの環境試験装置では二重の湿度制御サイクルが組み込まれています。このような設計では、チャンバー内で水蒸気量と露点レベルを監視します。
一定の空気圧により、不適切な場所での表面結露を抑制します。湿度制御が必要な試験では、内部の結露層によって実際の湿度値が歪む可能性があります。このため、チャンバーは角と縁で加熱の差を設けることでこの問題を解消し、均一な結露の蓄積を保証します。

自動車製造ワークフローへの応用

自動車システムは、昼夜の変化や高温環境下での温度変化など、不規則な環境の影響を受けます。また、発熱する電子機器は換気のない車内に保管されます。エージング試験室は、物理的なフィールド試験よりも早くエージング挙動を示します。 LISUN 最高の気候試験室の 1 つを提供します。
自動車エンジニアは、部品の耐久性だけでなく、チャンバー内での診断機能も重視しています。熱サイクル試験では、CANベースのシステム記録が行われ、誤トリガーされた割り込みや電圧の不規則な変化が記録されます。シーリングポイントの湿気が基板間内部に侵入すると、完全な劣化に至る前に腐食が始まります。金属の腐食は1サイクルで発生するのではなく、連続したサイクルを経て現れます。

包装の検証と製品の保存期間の特性評価

保管性能は包装の信頼性に左右されます。医療機器、食品包装、医薬品配送、携帯型診断機器などの包装は、気候に基づく保存期間分析に適合する製品の例です。倉庫内の劣悪な気候条件には、潮風の強いモンスーン地域や、長期間にわたる高温などが含まれます。
これらの保管条件は、気候制御室で良好に再現されます。包装フィルムの挙動が変化したり、微小な亀裂が生じたり、接着力が失われたり、湿気によって印刷ラベルが変色したりした場合は、フィードバックを提供して再設計を行います。
同様に、接着強度は吸湿性によって直接影響を受けます。一部の接着剤は水分の存在下では粘着性を示します。剥離強度の低下は、気候制御室での数量試験によって確認されます。

加速する環境サイクルと老化の相関関係

製品の経年劣化は通常数年にわたりますが、シミュレーションサイクルではその期間を1週間または1日に短縮できます。曝露時間は、エンジニアが推定する製品寿命と関連しています。長期間のモニタリングではなく、湿度と温度のマッピングを行うことで、検証の負担を軽減できます。
例えば、18ヶ月の使用期間でひび割れが発生するコーティングは、150時間のサイクル運転中に早期にひび割れが発生する可能性があります。埋め込まれた潤滑剤は、高温多湿の環境ではさらに劣化が進み、ベアリングは摩擦によって摩耗しやすくなります。このような加速曝露は、ベアリング潤滑剤や粘着性ポリマーの選定において、情報に基づいた選択を可能にします。

結論

その 気候試験室 環境耐久性試験の中心となるのは、この試験です。個別の応力負荷を用いる代わりに、高温保管、冷却、飽和湿度、結露による腐食、機械的膨張・収縮など、多変数の現実世界の状況をシミュレートします。また、エンジニアは、最初の製品が実際に市場に投入されるずっと前に、初期劣化挙動、筐体からの漏れ、接着接合の強度、電子公差の変化、そして長期的な信頼性を理解する機会を得ることができます。
高度な環境試験装置を備えた気候制御室シミュレーションにより、予測ではなく実際のライフサイクル結果に基づいた意思決定が可能になります。これにより、設計の完全性、顧客の安全性、保証の不履行に対する備え、そしてリリース前の製品成熟度が向上し、気候評価はエンジニアリング要件ではなくエンジニアリング戦略となります。
