針炎試験およびさまざまな難燃剤試験方法

針炎試験 この記事では、さまざまな難燃性試験方法とその方法について検討します。 LISUNのニードルフレームテスターは市場での地位を確立しています。

LISUN ZY-3 針炎試験

LISUN ZY-3 特定のサイズ (0.9 mm) とガス (ブタンまたはプロパン) のニードルバーナーです。一定の指示された間隔で 45 度間隔で燃焼テストを行います。 ZY-3 寝具層と製品の発火、および維持された燃焼期間と長さに基づいて等級が付けられます。劣悪な環境によって発生する小さな炎による内部火災の危険性。

照明、低電圧電気機器、家庭用機器、機械工具、電子機器、情報技術機器、補助部品、その他の電気および電子機器とそのコンポーネントの研究、製造、品質検査部門、および絶縁材料、エンジニアリングプラスチック、およびその他の資料。

針火炎試験器は、固定電気絶縁材料が濡れているとき（PTI）の相対漏れ追跡指数（CTI）と漏れ追跡指数（LTI）を決定します。ニードルフレームテスターは、断熱材、電化製品、および湿度の高い状況での家庭用機器に使用できます。トレースに対する絶縁構造の抵抗が見られます。

針炎試験 機器は安全規制への準拠を保証します。現在市場に出回っている多くの針炎試験装置は、時代遅れの安全要件に従って製造されています。ニードルテスターの品質は不均一であり、主要な項目が基準の基準を満たしていない可能性があるため、測定データの精度を保証するために機器の主要な項目を校正する必要があります。

ZY-3 針炎試験機 IEC 60695-11-5:2004 の要件に従って設計および製造される必要があります。 GB4706.1-2005, IEC60335-1、GB5169.5-2008、およびその他の規格に準拠し、故障状況下で製品によって生成される小さな炎をシミュレートし、製品または材料に供給して火災の危険性と燃焼性能のテストを実施します。

LISUN ZY-3 ニードルフレームテスター

LISUN ZY-3 UL94、ISO 1210、GB/T2408-2008/に準拠IEC60695-11-10:1999、GB/T 5169.16-2008/IEC 60695-11-10 :2003/ASTM D635、GB/T 8332-2008/ISO 9772-2001/ASTM D4986、ASTM D4804 /ISO 9773、GB/T 5169.17-2008/ IEC 60695-11-20 :2003/ASTM D 5048 IEC 60695-11-3 および IEC 60695-11-4。

針火炎試験

ニードルフレームテスターを使用するための手順

1.角度調整：火炎角度は次のように調整できます。燃焼器シートの前にある刻み付きボルトを緩め、手で持って希望の角度に回転させてからロックします。

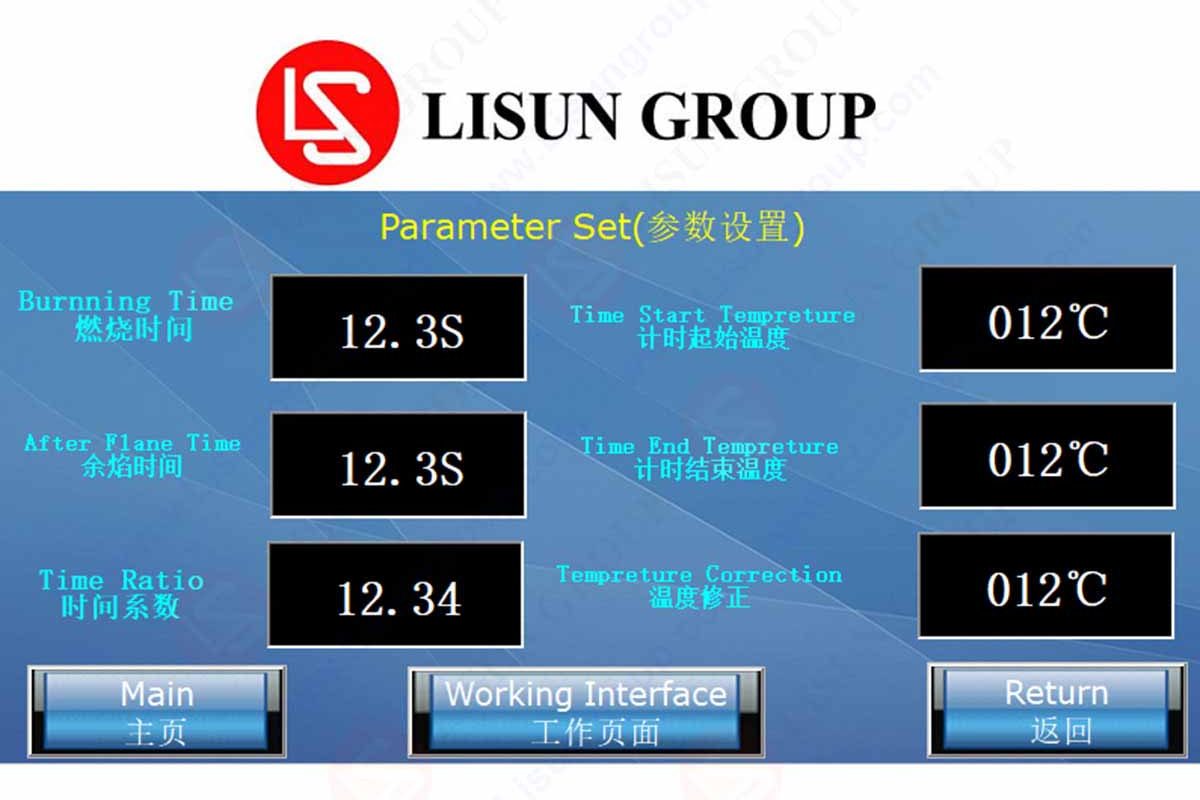

2.ニードルフレームテスターには、一連の火炎強度テストデバイスがありました。使用する方法は次のとおりです。まず、温度測定用の銅ブロックで吊るされた熱電対ワイヤーを針の真上に配置し、火炎を点火します。「温度テスト」ボタンを押します。タイマーは100°Cで開始し、700°Cで停止します。（テスト標準要件：23.5秒±1.0S）
3.炎の操作：カウンターをリセットします。タイミングを開始する炎にも点火します。設定すると炎が消え、燃焼シートが戻ります。同時にホールドタイムが計時を開始します。サンプルの炎が消えたら、機械を一時停止します。
4.火炎調整：シリンダーキーを設定位置に置きます。黒のイグニッションスイッチをONにします。装置内の炎に火をつけます。（標準の炎の高さ（12mm±1）。
5.サンプルの取り付けをテストする：標準に従って、フィクスチャ上のサンプルの高さを調整します。
6.テスト終了：ファンを開いて煙と熱を排出します。すべてのバルブとイグニッションを回します。

難燃性試験方法

電気製品およびその他の製品の難燃機能は、ニードルフレームテスターで評価されます。 IEC 60959-11-5針火炎試験装置は、製品を効率的に試験するための状況をシミュレートします。

最も一般的な難燃性テストは:
VW-1（垂直線）火炎試験（UL 83）
「AllWiresFlameTest」と同じですが、サンプルがまだ燃焼している場合、15秒後に炎が再適用されるのではなく、炎が消えた場合にのみ再適用されます。塗布後60秒以上サンプルが燃焼すると故障が発生します。

水平燃焼試験 (UL 44、83) LISUN HVR-LS 水平垂直火炎テスター
水平サンプルの特定のケージで軽度の火炎試験を実施しました。 30秒間、1500Fの炎を備えたTirrillガスバーナーがサンプルに適用されます。炎は、適用点の左または右に2インチを超えて広がることはできません。また、ケーブルから落下する燃焼粒子は、テストチャンバーの床にある綿に点火してはなりません。

HVR-LS 水平垂直火炎テスター

全線火炎試験（UL 83）
Tirrillガスバーナーを使用した1500F火炎のエンクロージャーでの垂直火炎試験。サンプルでは、炎が標本に到達するポイントの10インチ上に紙の旗が置かれています。炎は15秒間適用され、次に15秒間除去されてから再適用されます。合計5つの炎の使用があります。紙の旗の25％以上が燃え尽きる、燃える、または光る粒子がエンクロージャーの綿のベースに点火する場合、またはサンプルが最後の炎の適用後60秒以上燃え続ける場合、サンプルは不満足であると宣言されます。

垂直トレイ火炎試験（IEEE 383）
厳格なテストは、通常、高さ8フィートの垂直金属製はしごタイプのトレイに固定されたジャケット付きケーブルに適用されます。火炎温度が1500F、熱源が70,000時間あたり20BTUのリボンバーナーが燃焼源として機能します。調理時間は6分です。ケーブルは、適用点からXNUMXフィート離れたトレイの上部に炎を伝播させてはなりません。

垂直トレイ火炎試験（UL 83、UL 1277）
IEEEテストに基づいていますが、火炎温度が1600〜1750Fなどの小さな変更があります。

垂直トレイ火炎試験（210,000 BTU）
熱源が70,000時間あたり210,000BTUに増加することを除いて、XNUMX時間あたりXNUMXBTUのテストと同様です。

まとめ

難燃性試験の方法は広大であり、それらはすべて多少異なる目的を果たします。これにより、針炎試験は、製品や材料の火災の危険性を評価するための成功した形になります。
